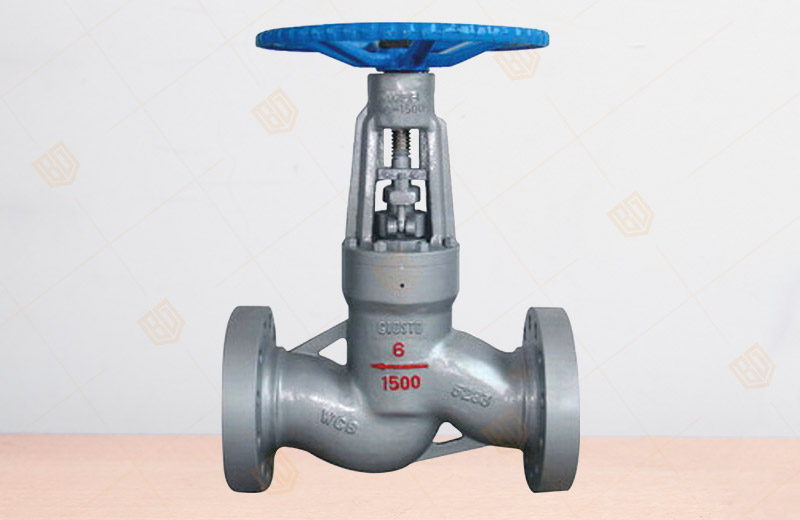

J41Y自密封截止閥
產品概況
產品型號：J41Y
公稱通徑：NPS1/2"~2"
公稱壓力：Class900~2500Lb
驅動方式: 電動、氣動、液動、齒輪等
結構長度：ANSI B16.10
法蘭尺寸：ANSI B16.5
檢驗與測試：API598
J41Y自密封截止閥產品特點：
1、結構長度短，其結構長度只有傳統法蘭止回閥的1/4~1/8。
2、體積小、重量輕、其重量只有傳統法蘭止回閥的1/4~1/20。
3、閥瓣關閉快速，水錘壓力小。
4、水平或垂直管道均可使用，安裝方便。
5、流道通暢、流體阻力小。
6、動作靈敏、密封性能好。
7、閥瓣行程短、關閥沖擊力小。
8、整體結構、簡單緊湊、造型美觀。
9、使用壽命長、可靠性高。
J41Y自密封截止閥產品用途：
百鋼閥門集團生產銷售的J41Y自密封截止閥可用于給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。
J41Y自密封截止閥主要零件材料及參數
|
主 要 零 部 件 |
閥體、閥蓋、搖桿 |
WCB |
CF8 |
CF8M |
WC6、WC9 |
|
閥瓣 |
WCB堆Cr13或硬質合金 |
CF8堆硬質合金 |
CF8M堆硬質合金 |
WC6、WC9堆硬質合金 |
|
|
閥座 |
25堆Cr13或硬質合金 |
304堆硬質合金 |
316堆硬質合金 |
20Cr1MoV堆硬質合金 |
|
|
墊片 |
軟鐵、XB450 |
聚四氟乙烯 |
聚四氟乙烯 |
不銹鋼 耐酸石棉纏繞墊 |
|
|
螺栓 |
35CrMoA |
35CrMoA |
35CrMoA |
25Cr1Mo1V |
|
|
螺母 |
45 |
45 |
45 |
35CrMoA |
|
|
主要參數 |
適用介質 |
油品、水、蒸汽 |
硝酸類 |
醋酸類 |
油品、水、蒸汽 |
|
適用溫度 ℃ |
≤425 |
≤200 |
≤200 |
≤550 |
J41Y自密封截止閥主要尺寸
| NPS | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | |
| L(RTJ) | 900～1500Lb | 216 | 229 | 254 | 279 | 305 | 368 |
| 2500Lb | 264 | 273 | 308 | 349 | 384 | 451 | |
| H（開） | 900～1500Lb | 318 | 318 | 318 | 398 | 408 | 524 |
| 2500Lb | 333 | 333 | 333 | 410 | 420 | 524 | |
| W | 160 | 160 | 180 | 200 | 250 | 280 | |
| 重量 | 900～1500Lb | 15.5 | 16.9 | 18.9 | 28.9 | 32.3 | 52.8 |
| 2500Lb | 18.0 | 20.5 | 23.0 | 36.1 | 45.0 | 81.5 | |
