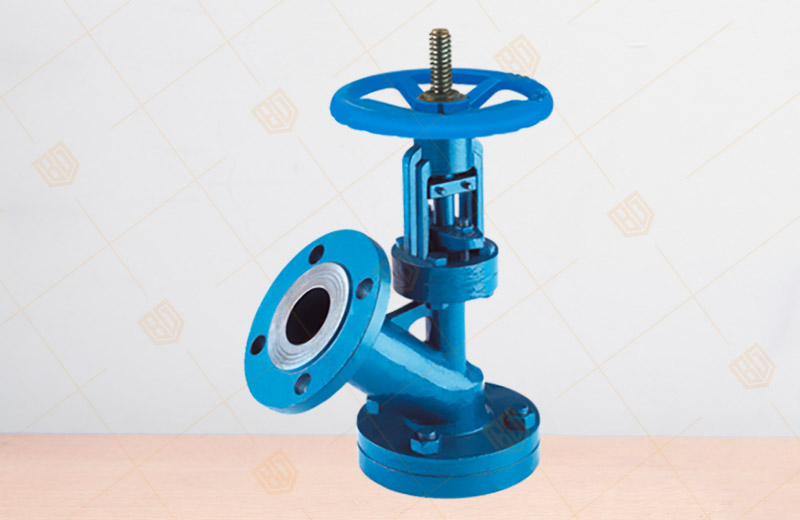

HG5-81-1/2手動上展式放料閥
產品概況
產品型號：HG5-81-1/2
公稱通徑：DN50~150mm
公稱壓力：PN1.0~6.4MPa
適用溫度：-29~650℃
主要材質：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M
設計制造：GB12234-89
結構長度：GB12221-89
法蘭尺寸：JB/T79-94
檢查和試驗：GB13927
HG5-81-1/2手動上展式放料閥性能與用途
百鋼閥門集團生產銷售的HG5-81-1/2手動上展式放料閥操作方便，開啟自由，運動靈活可靠; 閥瓣裝配維修簡單，密封結構合理， 密封圈更換方便實用。
HG5-81-1/2手動上展式放料閥結構與原理:
該閥主要由1.閥體, 2.閥瓣, 3.密封圈, 4.閥桿, 5.支架, 6.閥壓蓋, 7.手輪, 8.法蘭, 9.螺母,
10.定位螺釘?shù)攘慵M成，手輪順轉, 閥門關閉,閥桿向上移動, 此閥為上展式，手輪順轉, 閥門關閉, 閥桿向下轉動, 此閥為下展閥
HG5-81-1/2手動上展式放料閥主要零件材質
| 零件名稱 | ZG1Cr18Ni9Ti系列 | ZG00Cr18Ni10系列 | ZG1Cr18Ni12MO 2 Ti系列 | ZG00Cr17Ni14MO 2 系列 | WCB系列 |
| 閥體/閥蓋 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12MO 2 Ti | ZG00Cr17Ni14MO 2 | WCB |
| 閥桿 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12MO 2 Ti | ZG00Cr17Ni14MO 2 | WCB |
| 閥瓣 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12MO 2 Ti | ZG00Cr17Ni14MO 2 | WCB |
| 墊片 | 304+PTFE | 304L+PTFE | 316+PTFE | 316L+PTFE | 石墨+304 |
| 螺柱 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 35CrMoA |
| 螺母 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 45 |
HG5-81-1/2手動上展式放料閥連接尺寸
| DN | 上法蘭 | 上法蘭 | 下法蘭 | 密封座 | ||
| D1 | D2 | D3 | D4 | D5 | D6 | |
| 25 | 115 | 80 | 115 | 85 | - | - |
| 32 | 135 | 100 | 135 | 100 | - | - |
| 40 | 145 | 110 | 145 | 110 | 80 | 60 |
| 50 | 165 | 125 | 160 | 125 | 85 | 70 |
| 65 | 180 | 145 | 180 | 145 | 130 | 85 |
| 80 | 195 | 160 | 195 | 160 | 135 | 95 |
| 100 | 215 | 180 | 215 | 180 | 160 | 130 |
| 125 | 245 | 210 | 245 | 210 | 160 | 140 |
| 150 | 280 | 240 | 280 | 240 | 185 | 165 |
| 200 | 335 | 295 | 335 | 295 | / | / |
HG5-81-1/2手動下展式放料閥連接尺寸
| DN | 上法蘭 | 上法蘭 | 下法蘭 | 密封座 | ||
| D1 | D2 | D3 | D4 | D5 | D6 | |
| 25 | 115 | 85 | 135 | 100 | 70 | 40 |
| 32 | 135 | 100 | 145 | 110 | 75 | 55 |
| 40 | 145 | 110 | 160 | 125 | 100 | 65 |
| 50 | 165 | 125 | 180 | 145 | 85 | 70 |
| 65 | 180 | 145 | 195 | 160 | 135 | 90 |
| 80 | 195 | 160 | 215 | 180 | 155 | 130 |
| 100 | 215 | 180 | 245 | 210 | 195 | 135 |
| 125 | 245 | 210 | 280 | 245 | 180 | 145 |
| 150 | 280 | 240 | 335 | 295 | 210 | 185 |
| 200 | 335 | 295 | 405 | 355 | / | / |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的HG5-81-1/2手動上展式放料閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
