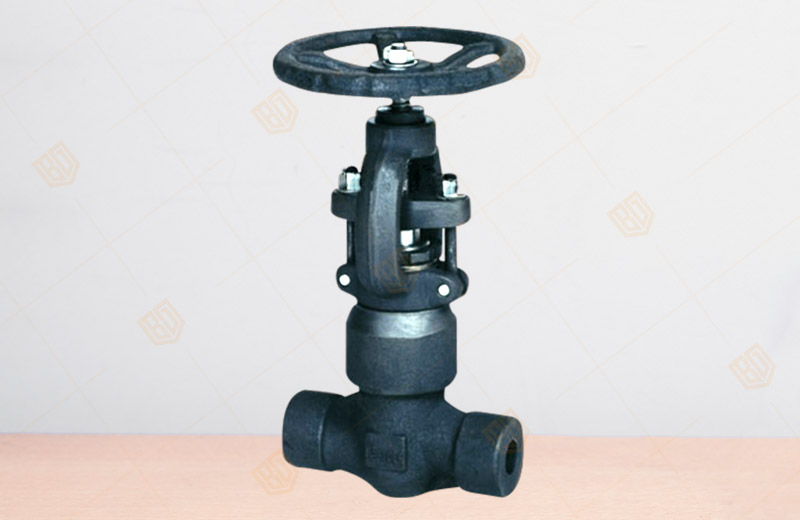

J61Y鍛鋼自密封截止閥
產品概況
產品型號：J61Y
公稱通徑：NPS1/2"~2"
公稱壓力：Class150~2500Lb
適用介質：水、蒸汽、油品等
主要材質：A105、A182F22、A182F304、A182F316（L）
適用溫度：-29℃～550℃
一、J61Y鍛鋼自密封截止閥概述：
百鋼閥門集團生產銷售的J61Y鍛鋼截止閥有三種閥蓋設計形式。第一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片（316夾柔性石墨制造）密封�？蛻�(hù)有特殊要求時也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封�？蛻�(hù)有特殊要求時也可采用透焊連接。第三種是自密封閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密環密封。
二、J61Y鍛鋼自密封截止閥結構特點：
1、截止閥的設計與制造符合API602和ASME B16.34。檢驗與測試按API 598，標記按MSS-SP-25。
2、全徑或縮徑
3、明桿支架式
4、自定心壓板壓套式
5、螺栓連接、纏繞墊片密封式閥蓋，螺母連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋
6、整體式上密封座
7、承插端符合ASME B16.11
8、螺紋連接端（NPT）符合ANSI/ASME B1.20.1
9、閥瓣可變換為節流型、針型、球型和止回型
三、J61Y鍛鋼自密封截止閥產品材料：
| 序號 | 零件名稱 | CStoASTM | AStoASTM | SStoASTM | |
| A105 | A182F22 | A182F304 | A182F316（L） | ||
| 1 | 閥體 | A105 | A182F22 | A182F304（L） | A182F316（L） |
| 2 | 閥瓣 | A276420 | A276304 | A276304（L） | A276F316（L） |
| 3 | 閥桿 | A182F6 | A182F304 | A182F304（L） | A182F316（L） |
| 4 | 密封圈 | A182F304L | A182F316L | ||
| 5 | 密封螺母 | A105 | A182F304 | A182F304（L） | A182F316L |
| 6 | 閥蓋 | A105 | A182F22 | A182F304（L） | A182F316（L） |
| 7 | 銷釘 | A276420 | A182F304 | ||
| 8 | 墊圈 | A105 | A182F22 | A182F304（L） | A182F316（L） |
| 9 | 提升螺母 | A1942H | A1944 | A1948 | A1948M |
| 10 | 填料 | 柔性石墨 | ＰＴＦＥ | ||
| 11 | 填料壓套 | A2７6420 | A182F304 | ||
| 12 | 活節螺栓 | A193B7 | A193B16 | A193B8 | A193B8M |
| 13 | 填料壓板 | A216WCB | A351CF8 | ||
| 14 | 螺母 | A194 2H | A1944 | A1948 | A1948M |
| 15 | 閥桿螺母 | A276 410 | |||
| 16 | 手輪 | A197 | |||
| 17 | 鎖緊螺母 | A1942H | A1944 | A1948 | A1948M |
| 18 | 油嘴 | 銅 | |||
| 適用介質 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 酸、醋酸等 | ||
| 適用溫度 | —29℃～425℃ | —29℃～550℃ | —29℃～200℃ | ||
備注：客戶需求的其他材質也可采用。密封面材料配對客戶指定內件代號決定。CS=碳鋼;AS=合金鋼;SS=不銹鋼
四、J61Y鍛鋼自密封截止閥連接尺寸：
| NPS | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | |
| L | 900Lb-150Lb | 140 | 140 | 140 | 178 | 178 | 216 |
| 2500Lb | 186 | 186 | 186 | 232 | 232 | 279 | |
| H（開） | 333 | 333 | 333 | 408 | 408 | 524 | |
| W | 160 | 160 | 180 | 200 | 250 | 280 | |
| 重量 | 900LB-1500LB | 11.2 | 10.5 | 10.1 | 21.0 | 19.6 | 40.4 |
| 2500LB | 12.3 | 11.6 | 10.8 | 28.0 | 26.4 | 43.8 | |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的J61Y鍛鋼自密封截止閥 性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
