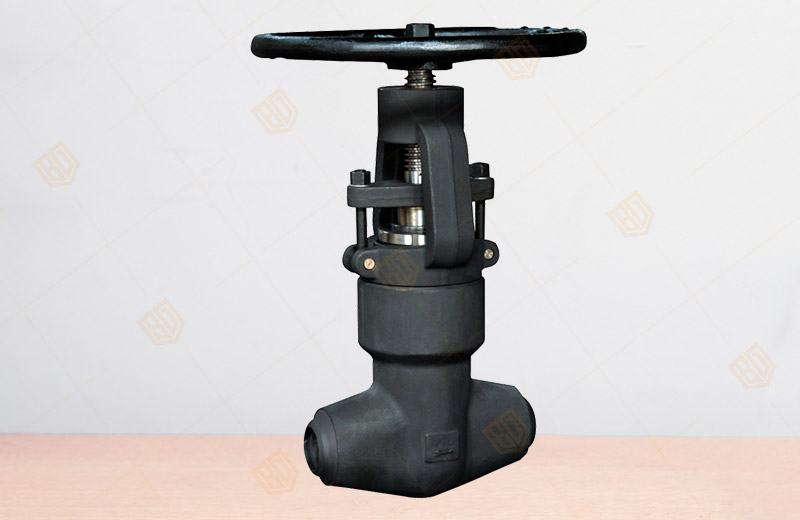

J61Y自密封2500Lb截止閥
產品概況
產品型號：J61Y
公稱通徑：NPS1/2"~2"
公稱壓力：Class150~2500Lb
適用介質：水、蒸汽、油品等
主要材質：A105、A182F22、A182F304、A182F316（L）
適用溫度：-29℃～550℃
J61Y自密封2500Lb截止閥標準材質明細表
|
序號 |
零件名稱 |
CStoASTM |
AStoASTM |
SStoASTM |
|
|
A105 |
A182F22 |
A182F304 |
A182F316(L) |
||
|
1 |
閥體 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
|
2 |
閥瓣 |
A276420 |
A276304 |
A276304(L) |
A276F316(L) |
|
3 |
閥桿 |
A182F6 |
A182F304 |
A182F304(L) |
A182F316(L) |
|
4 |
密封圈 |
A182F304L |
A182F316L |
||
|
5 |
密封螺母 |
A105 |
A182F304 |
A182F304(L) |
A182F316L |
|
6 |
閥蓋 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
|
7 |
銷釘 |
A276420 |
A182F304 |
||
|
8 |
墊圈 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
|
9 |
提升螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
|
10 |
填料 |
柔性石墨 |
ＰＴＦＥ |
||
|
11 |
填料壓套 |
A2７6420 |
A182F304 |
||
|
12 |
活節(jié)螺栓 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
|
13 |
填料壓板 |
A216WCB |
A351CF8 |
||
|
14 |
螺母 |
A194 2H |
A1944 |
A1948 |
A1948M |
|
15 |
閥桿螺母 |
A276 410 |
|||
|
16 |
手輪 |
A197 |
|||
|
17 |
鎖緊螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
|
18 |
油嘴 |
銅 |
|||
|
適用介質 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
||
|
適用溫度 |
-29℃～425℃ |
-29℃～550℃ |
-29℃～200℃ |
||
注意:客戶需求的其他材質也可采用.密封面材料配對客戶指定內件代號決定
CS=碳鋼;AS=合金鋼;SS=不銹鋼;
J61Y自密封2500Lb截止閥尺寸(MM)和重量(KG)
|
NPS |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
|
|
L |
900Lb-150Lb |
140 |
140 |
140 |
178 |
178 |
216 |
|
2500Lb |
186 |
186 |
186 |
232 |
232 |
279 |
|
|
H(開) |
333 |
333 |
333 |
408 |
408 |
524 |
|
|
W |
160 |
160 |
180 |
200 |
250 |
280 |
|
|
重量 |
900LB-1500LB |
11.2 |
10.5 |
10.1 |
21.0 |
19.6 |
40.4 |
|
2500LB |
12.3 |
11.6 |
10.8 |
28.0 |
26.4 |
43.8 |
|
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的J61Y自密封2500Lb截止閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
