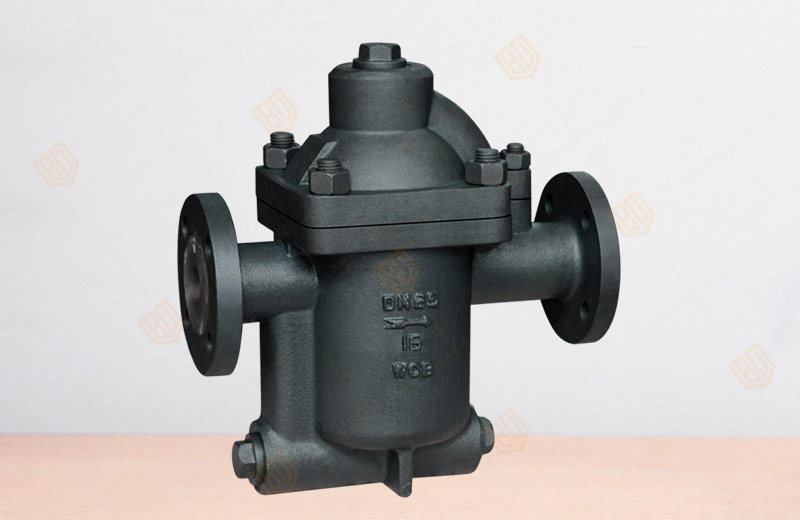

ER116倒置桶式蒸汽疏水閥
產品概況
產品型號：ER116
公稱通徑：DN15~65mm
公稱壓力：PN0.01~1.6MPa
工作溫度：≤350℃
主要材質：鍛鋼、不銹鋼、鈦合金鋼、鉻鉬鋼、低溫鋼
驅動方式：手動
設計規范：GB/T 9093
結構長度：GB/T 12250
螺紋連接：ISO 228
法蘭連接：JB/T 79,GB 9113,ANSI B16.34
試驗與檢驗：GB/T 13927
ER116倒置桶式蒸汽疏水閥基本信息
百鋼閥門集團生產銷售的ER116倒置桶式蒸汽疏水閥工作原理：倒吊桶式蒸汽疏水閥的開啟和關閉是根據凝結水和蒸汽的密度并來動作的，其動作準確，可靠。
|
公稱壓力 |
PN16 |
PN25 |
PN40 |
|
防氣阻功能 |
排氣孔自控 |
排氣孔自控 |
排氣孔自控 |
| PMA允許壓力 |
1.6MPa@38℃ |
2.5MPa@38℃ | 4.1MPa@38℃ |
| PMO工作壓力 | 1.3MPa@315℃ | 2.0MPa@200℃ | 2.5MPa@200℃ |
|
TMA允許溫度 |
425℃@1.1MPa | 425℃@1.1MPa | 425℃@2.6MPa |
|
TMO工作溫度 |
425℃@1.1MPa | 425℃@1.1MPa | 425℃@2.6MPa |
ER116倒置桶式蒸汽疏水閥880-815型倒置桶式蒸汽疏水閥側進側出、附過濾網、 外部尺寸
| 型號 | 通 徑 | A | B | C | D | 最大壓力 kg/cm2 |
| 880 | 1/2" 3/4" | 96 | 76 | 70 | 128 | 25 |
| 881 | 1/2" 3/4" 1" | 96 | 76 | 100 | 128 | 41 |
| 882 | 3/4" 1" | 145 | 94 | 137 | 170 | 25 |
| 883 | 1" 11/4" | 180 | 120 | 193 | 202 | 25 |
| 884 | 11/4" 11/2" | 203 | 150 | 212 | 232 | 25 |
| 815 | 11/2" 2" | 220 | 148 | 248 | 250 | 25 |
ER116倒置桶式蒸汽疏水閥881F-886F型、法蘭、附過濾網、外部尺寸
| 型號 | 通 徑 | A | B | C | D | 最大壓力 kg/cm2 |
| 881F | 15、20、25 | 96 | 76 | 100 | 170 | 25 |
| 882F | 20、25 | 145 | 94 | 137 | 210 | 41 |
| 883F | 25、32 | 180 | 121 | 193 | 270 | 25 |
| 884F | 32 、40 | 203 | 150 | 212 | 320 | 25 |
| 815F | 40、50 | 220 | 148 | 248 | 320 | 25 |
| 816F | 65、80 | 265 | 489 | 310 | 400 | 25 |
ER116倒置桶式蒸汽疏水閥81-86型倒置桶式疏水閥下進上出式外部尺寸
| 型號 | 通 徑 | A | B | 最大壓力 kg/cm2 |
| 81 | 1/2" | 108 | 162 | 25 |
| 82 | 3/4" 1" | 133 | 203 | 25 |
| 83 | 1" | 162 | 273 | 25 |
| 84 | 11/4" | 184 | 314 | 25 |
| 85 | 11/2" | 216 | 380 | 25 |
| 86 | 2" | 260 | 432 | 25 |
溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的ER116倒置桶式蒸汽疏水閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
